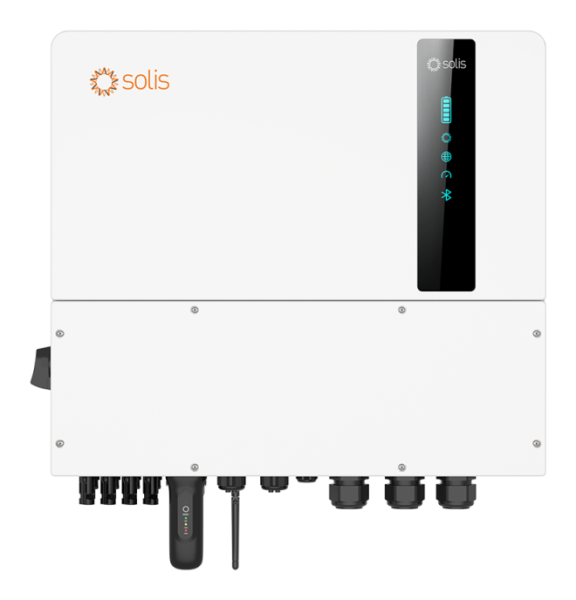

Hibrīda Invertors Solis Solarator S6 20kW, 3F, IP66, Augsta sprieguma (S6-EH3P20K-ND-H)

Hibrīda Invertors Solis Solarator S6 (Nordic) 20kW, 3F, IP66, Augsta sprieguma (S6-EH3P20K-ND-H)

Solis S6-EH3P20K-ND-H ir augstas veiktspējas trīsfāžu augstsprieguma enerģijas uzglabāšanas invertors, kas īpaši izstrādāts Ziemeļvalstu (Nordic) tirgum un piemērots prasīgām enerģijas sistēmām. Šis 20kW modelis piedāvā plašas viedās pārvaldības funkcijas, ieskaitot ģeneratoru atbalstu, viedo slodžu sadali un asimetriskās slodzes atbalstu, nodrošinot maksimālu saules enerģijas atdevi un nepārtrauktu barošanu.

Galvenās priekšrocības un viedās funkcijas:

• Saderība ar ģeneratoru, ļaujot ievērojami pagarināt rezerves barošanas ilgumu tīkla strāvas padeves pārtraukuma laikā.
• Divas rezerves izejas (Dual backup ports) inteliģentai kritisko un nekritisko slodžu vadībai.
• SG (Smart Grid) siltumsūkņu saderība ērtai integrācijai mūsdienīgās mājas enerģijas sistēmās.
• Atbalsta maksimālo ieejas strāvu līdz 20 A, padarot šo invertoru ideāli piemērotu jebkura zīmola lieljaudas saules paneļu moduļiem.
• Tīkla un ģeneratora izejas maiņstrāvas (AC) sprieguma noteikšana, kas novērš ģeneratoru bojājumus no reversās strāvas no tīkla.
• Atbalsta maksimālās slodzes izlīdzināšanas (Peak shaving) funkcijas tīkla optimizēšanai.
• Asimetriskas slodzes (Unbalanced loads) un pusviļņa slodzes (Half-Wave Loads) atbalsts gan tīkla, gan rezerves izejās.

Līdzstrāvas (PV paneļu) ieejas parametri:

• Rekomendējamā maksimālā PV masīva jauda: 40 kW.
• Maksimālā izmantojamā PV ieejas jauda: 32 kW.
• Maksimālais ieejas spriegums: 1000 V.
• Nominālais spriegums: 600 V.
• Starta spriegums: 160 V.
• MPPT sprieguma diapazons: 200 - 850 V.
• Maksimālā ieejas strāva: 4 x 20 A.
• Maksimālā īssavienojuma strāva: 4 x 30 A.
• MPPT (Maksimālā jaudas punkta sekotāju) skaits / Maksimālais ieejas virkņu skaits: 4 / 4.

Akumulatora parametri:

• Akumulatora tips: Atbalsta augstsprieguma akumulatorus.
• Akumulatora sprieguma diapazons: 120 - 800 V.
• Maksimālā uzlādes/izlādes strāva: 50 A.
• Komunikācija: CAN / RS485.

Maiņstrāvas izeja un ieeja (Tīkla puse):

• Nominālā izejas jauda: 20 kW.
• Maksimālā šķietamā izejas jauda: 20 kVA.
• Nominālais tīkla spriegums: 3/N/PE, 220V/380V, 230V/400V.
• Nominālā tīkla frekvence: 50 Hz / 60 Hz.
• Nominālā tīkla izejas strāva: 30.4 A / 28.9 A.
• Maksimālā izejas strāva: 30.4 A / 28.9 A.
• Tīkla ieejas sprieguma diapazons: 304 - 437 V / 320 - 460 V.
• Tīkla maksimālā ieejas strāva: 45.6 A / 43.3 A.
• Tīkla frekvences diapazons: 45-55 Hz / 55-65 Hz.
• Jaudas koeficients (Power factor): >0.99 (regulējams no 0.8 vadošā līdz 0.8 atpaliekošajam).
• THDi: < 3%.

Ģeneratora ievade un Rezerves barošanas izeja (Back-up):

• Ģeneratora maksimālā ieejas jauda: 20 kW.
• Ģeneratora maksimālā ieejas strāva: 30.4 A / 28.9 A.
• Ģeneratora nominālā ieejas frekvence: 50 Hz / 60 Hz.
• Rezerves (Back-up) nominālā izejas jauda: 20 kW.
• Rezerves maksimālā šķietamā izejas jauda: 1.6 reizes lielāka par nominālo jaudu uz 10 sekundēm.
• Pārslēgšanās laiks uz rezerves barošanu: < 10 ms.
• Rezerves nominālais izejas spriegums: 3/N/PE, 220V/380V, 230V/400V.
• Rezerves nominālā frekvence: 50 Hz / 60 Hz.
• Rezerves nominālā izejas strāva: 30.4 A / 28.9 A.
• Rezerves izejas THDv (lineāra slodze): < 3%.

Efektivitāte un Aizsardzības funkcijas:

• Maksimālā efektivitāte: 97.7%.
• Eiropas (EU) efektivitāte: 97.5%.
• Akumulatora uzlādes no PV maksimālā efektivitāte: 98.5%.
• Akumulatora uzlādes/izlādes uz maiņstrāvu maksimālā efektivitāte: 97.2%.
• Pretsalu (Anti-islanding) aizsardzība: Jā.
• Izejas pārstrāvas un īssavienojuma aizsardzība: Jā.
• Integrēts līdzstrāvas (DC) slēdzis: Jā.
• Integrēts AFCI 2.0 (loka kļūmes ķēdes pārtraucējs): Opcija.
• Līdzstrāvas (DC) un akumulatora apgrieztās polaritātes aizsardzība: Jā.
• PV pārsprieguma aizsardzība: Jā.

Vispārīgie tehniskie dati:

• Maksimālā pieļaujamā fāžu asimetrija (tīklam un rezerves barošanai): 100%.
• Maksimālā jauda uz vienu fāzi (tīklam un rezerves barošanai): 50% no nominālās jaudas.
• Izmēri (Platums x Augstums x Dziļums): 563 x 546 x 235 mm.
• Svars: 32.6 kg.
• Topoloģija: Bez transformatora (Transformerless).
• Pašpatēriņš naktī: < 25 W.
• Darba temperatūras diapazons: -25°C līdz +60°C.
• Relatīvais mitrums: 0-95%.
• Aizsardzības klase: IP66.
• Trokšņu līmenis (tipisks): < 65 dB(A).
• Dzesēšanas koncepcija: Inteliģenta ventilatoru dzesēšana.
• Maksimālais darbības augstums virs jūras līmeņa: 2000 m.

Savienojumi un Komunikācija:

• PV pieslēgums: MC4 savienotāji.
• Akumulatora un maiņstrāvas (AC) pieslēgums: OT terminālis.
• Displejs: LED indikators un Bluetooth + APP.
• Komunikācijas interfeisi: CAN, RS485, Ethernet.
• Papildu komunikācijas opcijas: Wi-Fi, Cellular (Mobilais tīkls), LAN.
