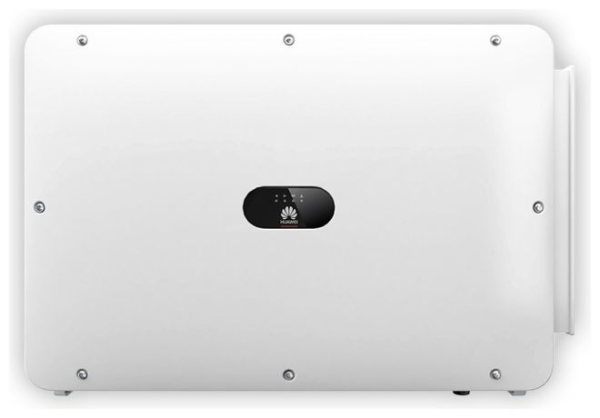

Tīkla Invertors Huawei SUN2000-115KTL-M2 100kW, 3F, IP66 (01074694-008)

Huawei SUN2000-115KTL-M2 (3F, IP66) ir jaudīgs un uzticams viedais saules enerģijas invertors (Smart PV Controller), kas īpaši izstrādāts komerciāliem un industriāliem saules paneļu parkiem. Iekārta ir aprīkota ar 10 neatkarīgiem MPP trigeriem, piedāvā virknes līmeņa pārvaldību (String-level Management) un atbalsta viedo I-V līknes diagnostiku (Smart I-V Curve Diagnosis) maksimālai sistēmas veiktspējai un monitoringam. Lūdzu, ņemiet vērā: lai gan modeļa sērija bieži tiek asociēta ar 100kW klasi, šī konkrētā modeļa (115KTL-M2) nominālā maiņstrāvas izejas jauda ir 115 kW.

Būtiskākās priekšrocības un efektivitāte:

• Maksimālā efektivitāte sasniedz 98.8% (pie 480 V) un 98.6% (pie 400 V).
• Eiropas svērtā efektivitāte ir 98.5% (pie 480 V) un 98.4% (pie 400 V).
• Iekārtai ir 10 MPP trigeri, un katram trigerim iespējams pieslēgt līdz 2 saules paneļu virknēm (kopā 20 ieejas).
• Atbalsta MBUS (Monitoring BUS) komunikāciju (šim savienojumam nepieciešams izolācijas transformators).

Saules paneļu (PV) ieeja / Līdzstrāva (DC):

• Maksimālais ieejas spriegums: 1 100 V.
• Maksimālā ieejas strāva uz vienu MPPT: 30 A.
• Maksimālā ieejas strāva uz vienu ieeju: 20 A.
• Maksimālā īssavienojuma strāva uz vienu MPPT: 40 A.
• Iedarbināšanas (Starta) spriegums: 200 V.
• MPPT darbības sprieguma diapazons: 200 V – 1 000 V.
• Nominālais ieejas spriegums: 600 V (pie 400 Vac) un 720 V (pie 480 Vac).

Maiņstrāvas izeja / Savienojums ar elektrotīklu (AC):

• Nominālā maiņstrāvas (AC) aktīvā jauda: 115 000 W.
• Maksimālā maiņstrāvas aktīvā jauda (cosφ=1): 125 000 W.
• Maksimālā maiņstrāvas šķietamā jauda: 125 000 VA.
• Nominālais izejas spriegums: 400 V / 480 V (3W+(N)+PE).
• Nominālā tīkla frekvence: 50 Hz / 60 Hz.
• Nominālā izejas strāva: 166.0 A (pie 400 V) un 138.4 A (pie 480 V).
• Maksimālā izejas strāva: 182.3 A (pie 400 V) un 151.9 A (pie 480 V).
• Pielāgojams jaudas koeficienta diapazons: 0.8 apsteidzošs līdz 0.8 atpaliekošs.
• Kopējie harmoniskie kropļojumi (THD): < 3%.

Aizsardzības un drošības funkcijas:

• Viedais virknes līmeņa atvienotājs (Smart String Level Disconnector) un ieejas puses atvienošanas ierīce: Ir.
• Līdzstrāvas (DC) un Maiņstrāvas (AC) pārsprieguma novadītāji: Tips II (Type II).
• Aizsardzība pret apgriezto polaritāti (DC), maiņstrāvas pārstrāvu un aizsardzība pret salu (Anti-islanding): Ir integrēta.
• PV virkņu kļūdu uzraudzība, izolācijas pretestības noteikšana (DC) un atliku strāvas uzraudzības bloks: Ir.

Komunikācija un Vispārīgie tehniskie parametri:

• Displejs un vadība: LED indikatori ierīces priekšpusē, WLAN adapteris savienojumam ar FusionSolar lietotni.
• Komunikācijas saskarnes: Integrēts RS485 un USB atbalsts.
• Bezvadu tīkla savienojums: Atbalsta 4G/3G/2G, izmantojot Smart Dongle-4G (pieejams kā papildaprīkojums).
• Izmēri (Platums x Augstums x Dziļums): 1 035 mm x 700 mm x 365 mm.
• Svars (kopā ar stiprinājuma plāksni): 93 kg.
• Darbības apkārtējās vides temperatūra: no -25°C līdz +60°C.
• Dzesēšanas sistēma: Viedā gaisa dzesēšana (Smart Air Cooling).
• Maksimālais darbības augstums virs jūras līmeņa: 4 000 m.
• Pieļaujamais relatīvais mitrums: 0 – 100%.
• Korpusa aizsardzības klase: IP66.
• Savienotāji: Līdzstrāvai (DC) – Staubli MC4; Maiņstrāvai (AC) – Ūdensdrošs savienotājs kopā ar OT/DT termināli.
• Topoloģija: Bez transformatora (Transformerless).
• Enerģijas patēriņš nakts laikā: < 3.5 W.
• Sertifikācija: EN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 61727, IEC 60068, IEC 61683, VDE-AR-N4105, EN 50549-1/-2 un citi standarti.
